Які конструктивні особливості конвеєрної стрічки з бічними стінками?

Конвеєрна стрічка з бічними стінками — це рішення, призначене для задоволення вимог щодо великих нахилів, значного збільшення висоти та транспортування в компактному просторі. У цій статті буде систематично проаналізовано структурну відповідність між боковою стінкою та перегородкою стрічкового конвеєра з боковою стінкою та пояснено, як забезпечити надійність і тривалий термін служби транспортування під великим нахилом за допомогою розумного структурного проектування.

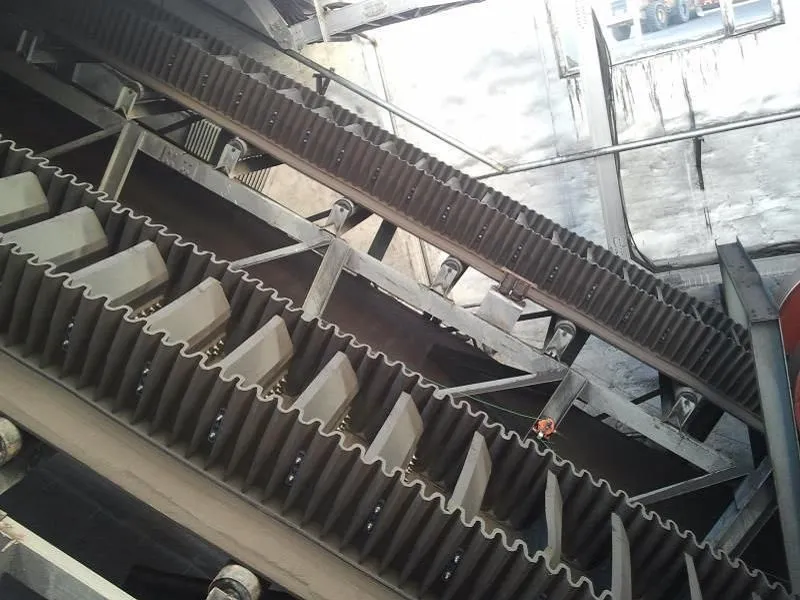

Бічна конвеєрна стрічка в основному складається з трьох частин:

1) Основний ремінь: він витримує натяг і забезпечує бічну жорсткість. Зазвичай він використовує багатошарову структуру ядра з тканини або сталевого дроту, яка має хорошу поперечну жорсткість і поздовжню гнучкість.

2) Бічна стінка: розташована з обох боків базового пояса, має хвилеподібну форму. Мета - запобігти розсипанню матеріалу з обох сторін і забезпечити бічну підтримку.

3) Перегородка: перегородка зазвичай закріплена на базовій стрічці та разом із боковою стінкою утворює простір у формі ковша, що несе основну тягу матеріалу.

У різних умовах транспортування точка з’єднання бічної стінки та перегородки, а також вулканізована зона між перегородкою та базовим поясом стануть найбільш навантаженими частинами. Якщо структурна відповідність не відповідає вимогам, можуть виникнути розтріскування кореня перегородки, розрив боковини або локальна втома базового пояса.

1) Координація висоти

Жорсткість боковини і перегородки повинна строго відповідати:

• Коли висота перегородки така ж, як і бічна стінка, утворюється закрита форма ковша, придатна для великих нахилів або вертикального підйому, і матеріал не переливається.
• Коли висота перегородки нижча за боковину, вона підходить для середніх нахилів. У цей час невелика кількість матеріалу може витікати на верхню частину захисного краю, зменшуючи тиск на перегородку.

Висота перегородки не повинна перевищувати висоту боковини; інакше бічна стінка не може забезпечити бічну підтримку перегородки, і матеріал схильний до перетікання з верхніх сторін перегородки.



2) Відстань між боковиною та перегородкою

• Якщо перегородка встановлена ​​в положенні боковини, площа контакту між перегородкою з обох сторін і боковиною є найменшою, а міцність з’єднання недостатня. В процесі експлуатації він схильний до розривів.
• Якщо відстань між перегородкою занадто мала, бічна стінка буде часто стискатися та розтягуватися під час згинання, що призведе до швидкої втоми та короткого терміну служби кореня бічної стінки.
• Якщо відстань між перегородками занадто велика, швидкість заповнення матеріалом зменшиться, і одна перегородка матиме надмірну тягу, що призведе до локальної концентрації напруги в базовому поясі.

1) Злам кореня розділу

Після експлуатації протягом кількох місяців на перегородці та базовому поясі з’являються бічні тріщини, які в подальшому призводять до від’єднання перегородки. У цей час необхідно зміцнити перегородкову конструкцію рами і стежити, щоб висота перегородки не перевищувала висоту боковини.



2) Розтріскування бічної стінки в положенні жолоба

Поздовжня тріщина з'являється в положенні корита боковини, яка поступово поширюється на базовий пояс. Необхідно змінити положення перегородки, щоб уникнути положення корита, зменшивши виникнення таких ситуацій.



3) Зворотний потік матеріалу при транспортуванні під великим нахилом

Коли нахил перевищує 45 градусів, матеріал буде котитися вперед і назад між перегородками. У цей час ефективність транспортування буде дуже низькою. Тому необхідно вибрати відповідний тип перегородки відповідно до розміру частинок матеріалу, щоб запобігти застряганню та скочуванню матеріалу.

Те, чи збігається кромка бічної конвеєрної стрічки зі структурою перегородкової дошки науково, є одним із ключових факторів, що визначають успіх. Добре-сконструйована бічна конвеєрна стрічка має об’єднувати край спідниці, базову стрічку та розділову дошку як єдине ціле, а не бути окремими компонентами. Бокова конвеєрна стрічка — це не просто піднята версія плоскої стрічки; це також ключ до надійності транспортування під великим-кутом.

Якщо у вас виникли потреби в боковій конвеєрній стрічці або є запитання,Будь ласка, не соромтеся звертатися до нас у будь-який час.
